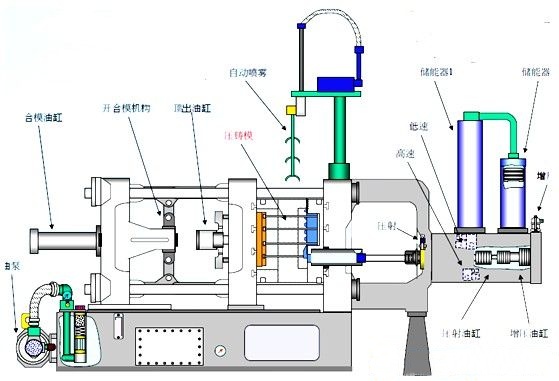

آلة صب القوالب بالغرفة الباردة الأفقية هي نوع من المعدات المستخدمة بشكل شائع لصب المعادن غير الحديدية . فيما يلي مقدمة هيكلية للمعدات:

الإطار: الإطار هو الإطار الرئيسي لآلة الصب بالقالب بأكملها. إنها مصنوعة من الحديد الزهر أو الفولاذ عالي القوة ويمكنها تحمل ودعم وزن المعدات بأكملها.

نظام الطلقة: يتكون نظام الطلقة بشكل أساسي من أسطوانة الطلقة، وأسطوانة الحقن، والفوهة، وما إلى ذلك. إن أسطوانة الطلقة مسؤولة عن ضغط السبائك المنصهرة من الغرفة الباردة إلى القالب. تتحكم أسطوانة الحقن في سرعة الضغط والضغط. تقوم الفوهة بتوصيل الحجرة الباردة والقالب للتحكم في تدفق السبيكة المنصهرة.

نظام القالب: يتكون القالب من مقعد القالب، لوحة ثابتة، لوحة قالب متحركة، مقعد لوحة قالب متحرك، إلخ. يتم استخدام نظام القالب لتشكيل شكل المنتج المعدني وإكمال عملية الصب من خلال فتح وإغلاق وحركة القالب.

النظام الهيدروليكي: يوفر النظام الهيدروليكي الطاقة المطلوبة، بما في ذلك المضخات الهيدروليكية، والأسطوانات الهيدروليكية، وأنابيب الزيت، وما إلى ذلك. وهو مسؤول عن قيادة المكونات الهيدروليكية المختلفة لتحقيق العمل والتحكم في آلة الصب بالقالب.

نظام التحكم: يراقب نظام التحكم ويتحكم في عملية تشغيل آلة الصب من خلال المكونات الكهربائية، وأجهزة الاستشعار، وPLC، وما إلى ذلك، بما في ذلك ضبط وتنظيم المعلمات مثل درجة الحرارة والضغط والسرعة.

تتمتع آلات الصب بالقالب بالغرفة الباردة الأفقية بمزايا معينة مقارنة بالأنواع الأخرى من آلات الصب بالقالب، مثل كونها مناسبة للمسبوكات الأكبر حجمًا والأكثر تعقيدًا، وسرعات حقن أعلى، وسهولة تركيب القالب وتعديله. ومع ذلك، في تطبيقات محددة، لا يزال اختيار الهيكل المناسب لآلة الصب بحاجة إلى مراعاة عوامل متعددة مثل متطلبات المنتج ومتطلبات العملية.
