نظام Ladler Robot and Ladling
تلعب الروبوتات عالية الجودة ذات المغرفة المؤازرة دورًا مهمًا في عملية صب القالب ، حيث يمكن أن تؤدي المغارف ذات الحجم غير الصحيح إلى تكاليف كبيرة لإعادة الصهر. يحقق نظام البوابات الآلي المتقدم من Longhua Die Casting Machine Co.، Ltd. دقة تصل إلى 99٪ +٪ ويمكنه باستمرار صب المحلول المعدني المنصهر من الفرن في كوب تغذية آلة الصب بالقالب.
أداء دقيق وآمن وقابل للتكرار
تتميز منتجاتنا بمحركات مؤازرة ومشغلات تعمل على تمكين محرك سيرفو رباعي المحاور ، كما تمنع دارة نظام Smart Probe ™ Ladler الخاصة بنا الغمر. تم تطوير نظام برمجة البرامج الخاص بنا بشكل مشترك من قبل الأكاديمية الصينية للعلوم ، ويمكن لشركتنا ، مع شهادة شهادة براءات الاختراع الوطنية ، تبديل لغات متعددة ، ولديها القدرة على التعديل ، ويمكن كتابتها وفقًا لاحتياجات الإنتاج الخاصة بك.
ضمان مثالي بعد البيع
منذ عام 1982 ، شاركت Longhua Die Casting Machine Co. LTD في آلة صب القوالب ، ومعدات أتمتة إنتاج آلة صب القوالب والملحقات الطرفية لآلة صب القوالب ، تشتري منا كل جهاز لديه جهاز خاص بمعلومات الإنتاج والتصنيع ، سوف نقدم خدمة تسليم المفتاح ، من التصميم والإنتاج إلى التثبيت والتصحيح لهذه الغاية ، وسوف نضمن أن تجربتك ، وخفض تكلفة الإنتاج الخاصة بك ، مرافقة لكفاءة الإنتاج الخاصة بك

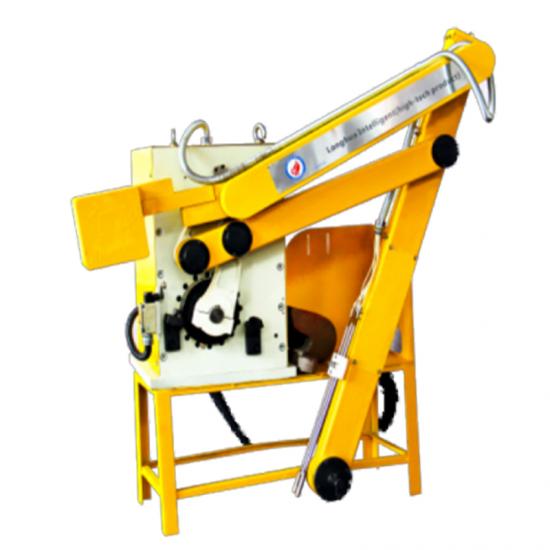

الخصائص التقنية لمغرفة المؤازرة
إنسان آلي:1. الملحقات الرئيسية والمكونات الكهربائية هي أجزاء مستوردة ، تحكم PLC ، إعداد اختيار تعسفي لوظيفة شاشة اللمس.
2. ربط هيكل قضيب ، محرك سيرفو مزدوج ، اتصال مباشر للمخفض ، تحسين الاستقرار وعمر الخدمة للآلة ؛
3. دقة عالية لتغذية الحساء ، وتعزيز سرعة حركة الذراع واستقرار التشغيل ، والقدرة الإنتاجية الفعالة.
4. ذراع إلى الأمام / الخلف وحساء / حساء مع التحكم في محرك سيرفو ، يمكن تعديل السرعة ؛ وظيفة فرامل المحرك ، حساء الألومنيوم ليس من السهل انسكاب ؛
5. مع وظيفة عرض رمز خطأ ، من السهل إجراء إصلاح شامل.

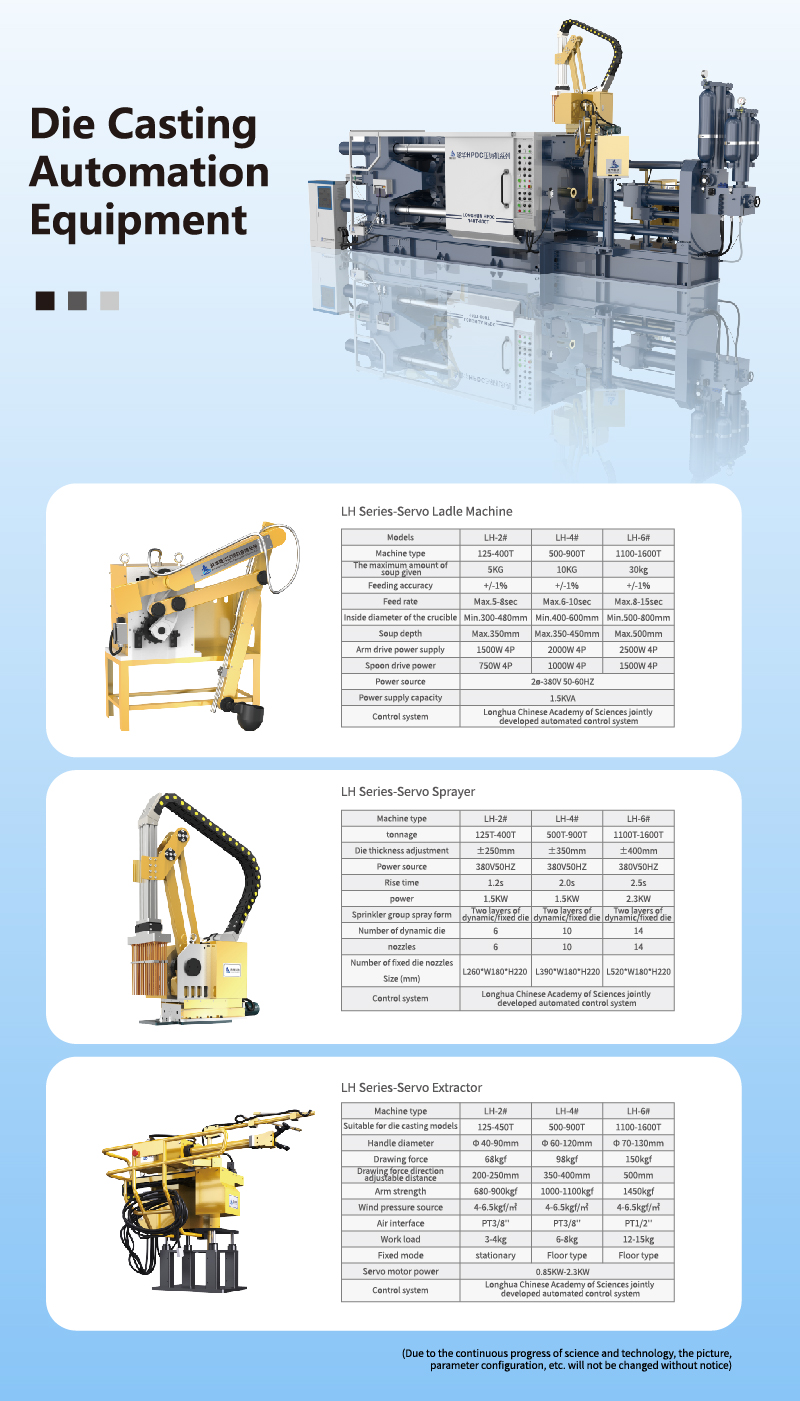

المعلمات الرئيسية لروبوت مغرفة مؤازرة:
|
تحديد /عارضات ازياء |
2 # |
4 # |
5 # |
6 # |
|
مناسبة لنماذج الصب يموت |
50-4 5 0T _ |
5 0 0 - 9 00 ت |
100 0-1300 طن |
1600-3000 طن |
|
أعط أكبر قدر من الحساء |
4.5 كجم |
10 كجم |
20 كجم |
35 كجم |
|
لدقة مياه الألمنيوم |
+/- 1٪ |
+/- 1٪ |
+/- 1٪ |
+/- 1٪ |
|
معدل مغرفة ماء الألمنيوم |
الأعلى. 5-8 ثانية _ _ |
بحد أقصى 1 0-15 ثانية |
الأعلى. 15-25 ثانية |
الأعلى. 35 ثانية |
|
بوتقة القطر الداخلي |
الحد الأدنى من 300 إلى 480 ملم |
Min.520-550mm |
دقيقة. 800 مم |
دقيقة. 850 ملم |
|
خذ عمق الحساء |
ماكس 350 ملم |
ماكس 350-450 ملم |
الأعلى. 500 ملم |
الأعلى. 500 ملم |
|
قوة محرك الذراع |
1500 واط 4P |
20 00 واط 4P |
2500 واط 4P |
3000 واط 4P |
|
الملعقة تقود مصدر الطاقة |
750 واط 4P |
1000 واط 4P |
1500 واط 4P |
200 0 واط 4P |
|
إمدادات الطاقة |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
|
قدرة الطاقة |
1.5 كيلو فولت أمبير |
1.5 كيلو فولت أمبير |
1.5 كيلو فولت أمبير |
1.5 كيلو فولت أمبير |
|
مصدر طاقة التشغيل |
DC24V |
DC24V |
DC24V |
DC24V |
|
وزن الآلة |
350-400 كجم |
450-500 كجم |
600 كجم |
800 كجم |
|
حجم الآلة |
1300 * 650 * 1100 |
1300 * 650 * 1100 |
1300 * 650 * 1100 |
/ |
التكوين الرئيسي لروبوت مغرفة مؤازرة ：
|
اسم |
وحدة البحث والتطوير / عارضات ازياء |
التصنيع （ الأصل ） |
|
برمجة الحاسوب |
معهد Hefei التابع للأكاديمية الصينية للعلوم * Bengbu Longhua |
بنغبو لونغهوا (الصين) |
|
Xinjie محرك سيرفو + محرك |
MS5G-130STE-CS07220BZ-21P5 |
شينجي (الصين) |
|
Xinjie محرك سيرفو + محرك |
MS5H-60STE-CS0133OB-20P4 |
شينجي (الصين) |
|
واجهة الإنسان والآلة |
TG765-MT |
شينجي (الصين) |
|
تحمل |
6208/6207/6206 ... |
NSK ( اليابان ) |
|
السلسلة |
40 م / 50 # |
مناجم كونكولا للنحاس （ اليابان ） |
|
R elay |
RXM2L2B2BD / 24VDC / 24AC |
شنايدر (فرنسا) |
|
خط درجات حرارة عالية |
2.7 م * 4 = 10.8 م |
كرابي (اليابان) |
|
عملية التبديل |
XB2BD21C / XB2BD53C |
شنايدر ، （ فرنسا ） |
|
وحدة امدادات الطاقة |
NES-50-24 |
مينج وي (تايوان ، الصين) |
|
مخفض Niklas RV |
BX40E-153-F |
سوتشو (الصين) |
|
مخفض الكواكب نيكولاس |
AB60-40 |
سوتشو (الصين) |
|
تحكم منطقي قابل للبرمجة PLC |
FX5U-40MT / ES |
ميتسوبيشي (اليابان) |
