سيرفو مغرفة الروبوت تعليمات ：
يمكن ضبط كمية الحساء بدقة وفقًا لحجم المنتج لتقليل خسارة التكلفة الناتجة عن التشغيل الاصطناعي والتعب ؛ بالإضافة إلى ذلك ، فإنه يتجنب أيضًا مخاطر سلامة الإنسان ويزيد من الإنتاج ، خاصة بالنسبة للضمان الأساسي لجودة المنتج.
نظام Ladle Robot and Ladling:
تلعب الروبوتات المؤازرة عالية الجودة دورًا مهمًا في عملية صب القوالب ، حيث يمكن أن تؤدي المغارف ذات الحجم غير الصحيح إلى تكاليف إعادة الصهر الكبيرة. يحقق نظام البوابات الآلي المتقدم من Longhua Die Casting Machine Co.، Ltd. دقة تصل إلى 99٪ +٪ ويمكنه باستمرار صب المحلول المعدني المنصهر من الفرن في كوب تغذية آلة الصب بالقالب.
أداء دقيق وآمن وقابل للتكرار:
تتميز منتجاتنا بمحركات مؤازرة ومشغلات تعمل على تمكين محرك سيرفو رباعي المحاور ، وتمنع دارة نظام Smart Probe ™ Ladler الخاصة بنا الغمر. تم تطوير نظام برمجة البرامج الخاص بنا بشكل مشترك من قبل الأكاديمية الصينية للعلوم ، ويمكن لشركتنا ، مع شهادة شهادة براءات الاختراع الوطنية ، تبديل لغات متعددة ، ولديها القدرة على التعديل ، ويمكن كتابتها وفقًا لاحتياجات الإنتاج الخاصة بك.
الخصائص التقنية لروبوت servoladle:
1. الإكسسوارات الرئيسية والمكونات الكهربائية هي أجزاء مستوردة ، تحكم PLC ، إعداد اختيار تعسفي لوظيفة شاشة اللمس.
2. ربط هيكل قضيب ، محرك سيرفو مزدوج ، اتصال مباشر للمخفض ، تحسين الاستقرار وعمر الخدمة للآلة ؛
3. دقة عالية لتغذية الحساء ، وتعزيز سرعة حركة الذراع واستقرار التشغيل ، والقدرة الإنتاجية الفعالة.
4. ذراع إلى الأمام / الخلف وحساء حساء / حساء مع التحكم في محرك سيرفو ، يمكن تعديل السرعة ؛ وظيفة فرامل المحرك ، حساء الألومنيوم ليس من السهل انسكاب ؛
5. مع وظيفة عرض رمز خطأ ، من السهل إجراء إصلاح شامل.

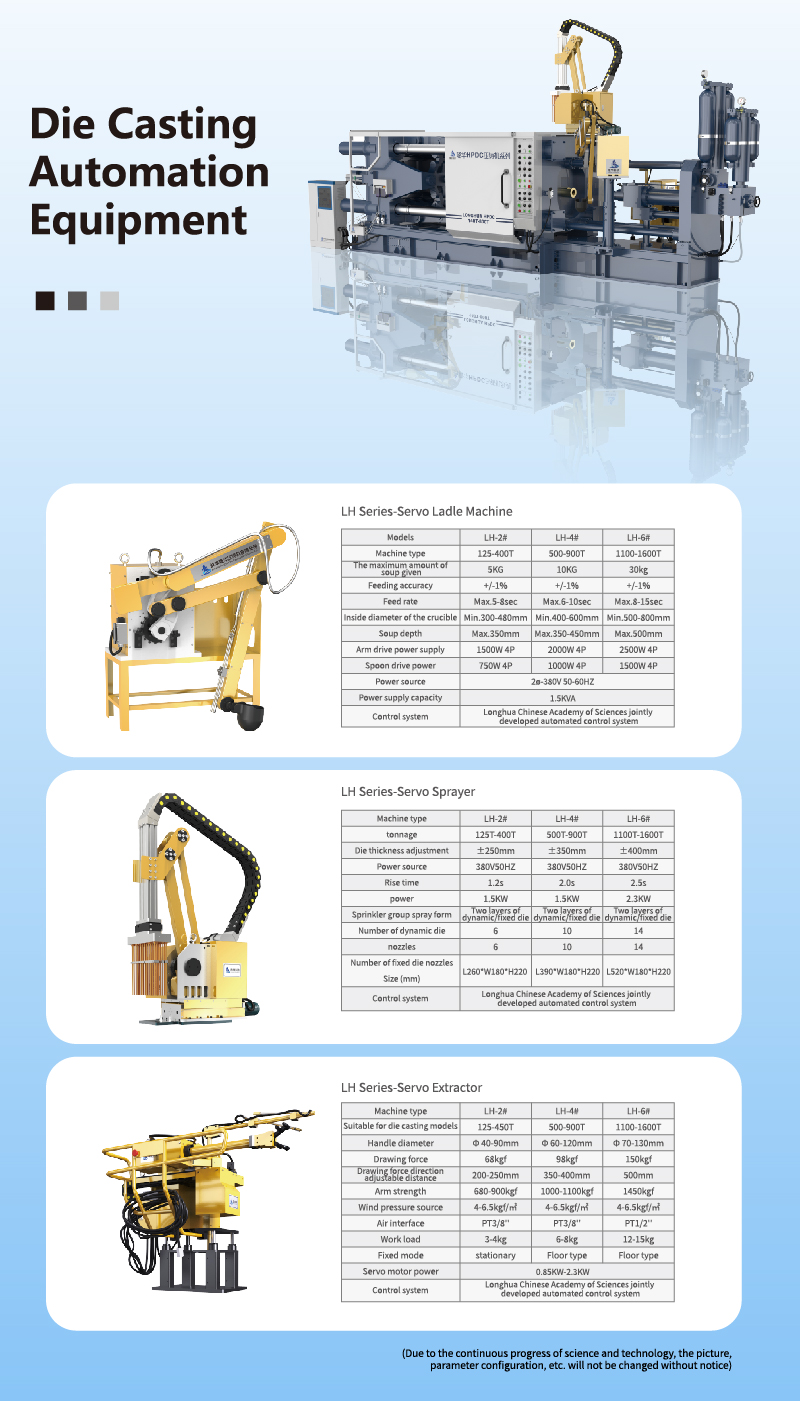

المعلمات الرئيسية لروبوت مغرفة مؤازرة:
|
تحديد /عارضات ازياء |
2 # |
4 # |
5 # |
6 # |
|
مناسبة لنماذج الصب يموت |
50-450 طن |
500-900 طن |
1000-1300 طن |
1600-3000 طن |
|
أعط أكبر قدر من الحساء |
4.5 كجم |
10 كجم |
20 كجم |
35 كجم |
|
لدقة مياه الألمنيوم |
+/- 1٪ |
+/- 1٪ |
+/- 1٪ |
+/- 1٪ |
|
معدل مغرفة ماء الألمنيوم |
ماكس 5-8 ثانية |
10-15 ثانية كحد أقصى |
بحد أقصى 15-25 ثانية |
35 ثانية كحد أقصى |
|
بوتقة القطر الداخلي |
الحد الأدنى من 300 إلى 480 ملم |
Min.520-550mm |
الحد الأدنى 800 مم |
الحد الأدنى 850 مم |
|
خذ عمق الحساء |
ماكس 350 ملم |
ماكس 350-450 ملم |
ماكس 500 ملم |
ماكس 500 ملم |
|
قوة محرك الذراع |
1500 واط 4P |
2000 واط 4P |
2500 واط 4P |
3000 واط 4P |
|
الملعقة تقود مصدر الطاقة |
750 واط 4P |
1000 واط 4P |
1500 واط 4P |
2000 واط 4P |
|
إمدادات الطاقة |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
2ø-380V 50-60HZ |
|
قدرة الطاقة |
1.5 كيلو فولت أمبير |
1.5 كيلو فولت أمبير |
1.5 كيلو فولت أمبير |
1.5 كيلو فولت أمبير |
|
مصدر طاقة التشغيل |
DC24V |
DC24V |
DC24V |
DC24V |
|
وزن الآلة |
350-400 كجم |
450-500 كجم |
600 كجم |
800 كجم |
|
حجم الآلة |
1300 * 650 * 1100 |
1300 * 650 * 1100 |
1300 * 650 * 1100 |
/ |
التكوين الرئيسي لروبوت مغرفة مؤازرة ：
|
اسم |
وحدة / نماذج البحث والتطوير |
التصنيع （الأصل） |
|
برمجة الحاسوب |
معهد Hefei التابع للأكاديمية الصينية للعلوم * Bengbu Longhua |
بنغبو لونغهوا (الصين) |
|
Xinjie محرك سيرفو + محرك |
MS5G-130STE-CS07220BZ-21P5 |
شينجي (الصين) |
|
Xinjie محرك سيرفو + محرك |
MS5H-60STE-CS0133OB-20P4 |
شينجي (الصين) |
|
واجهة الإنسان والآلة |
TG765-MT |
شينجي (الصين) |
|
تحمل |
6208/6207/6206 ... |
NSK (اليابان) |
|
السلسلة |
40 م / 50 # |
مناجم كونكولا للنحاس （اليابان） |
|
تناوب |
RXM2L2B2BD / 24VDC / 24AC |
شنايدر (فرنسا) |
|
خط درجات حرارة عالية |
2.7 م * 4 = 10.8 م |
كرابي (اليابان) |
|
عملية التبديل |
XB2BD21C / XB2BD53C |
شنايدر ، （فرنسا） |
|
وحدة امدادات الطاقة |
NES-50-24 |
مينج وي (تايوان ، الصين) |
|
مخفض Niklas RV |
BX40E-153-F |
سوتشو (الصين) |
|
مخفض الكواكب نيكولاس |
AB60-40 |
سوتشو (الصين) |
|
تحكم منطقي قابل للبرمجة PLC |
FX5U-40MT / ES |
ميتسوبيشي (اليابان) |
