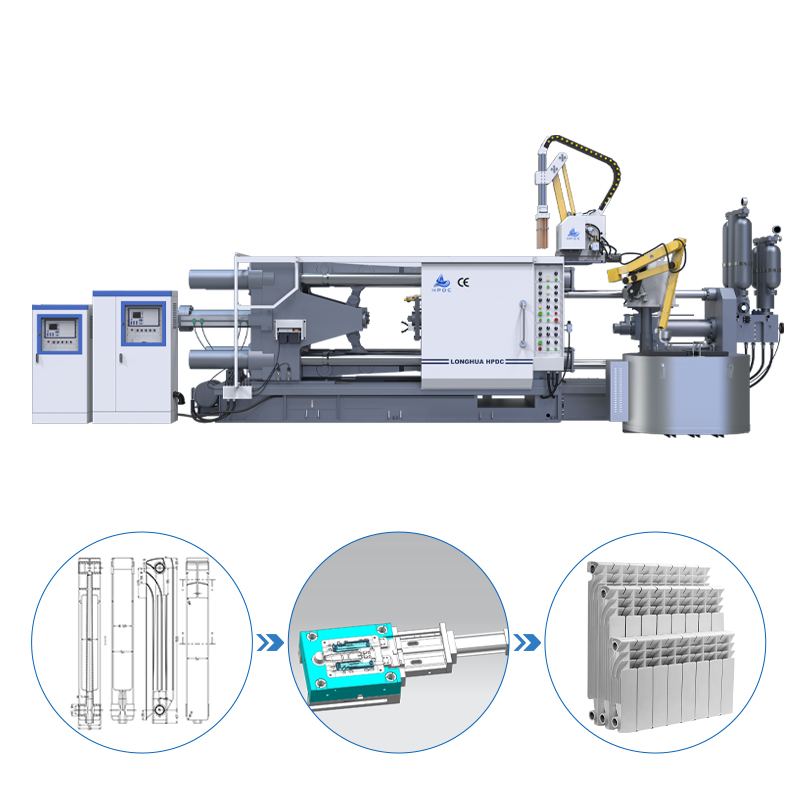

هيكل آلة صب القوالب":"
من الهيكل العام: إطار العمود، الإطار، الحقن، الهيدروليكي، الكهربائي، التشحيم، التبريد، السلامة
من نقاط وظائف الآلة: آلية التثبيت، آلية الحقن، النقل الهيدروليكي، التحكم الكهربائي، الحماية الأمنية
آلية التثبيت:
الوظيفة: تتمثل وظيفتها الرئيسية في إغلاق القالب، وتثبيته، وإخراج المنتج.
1. التركيب
(1) ثلاث لوحات: لوحة المقعد المتحرك، لوحة تثبيت المقعد، لوحة الذيل
(2) عمود كورنث: آلية عمود المرفق: مفصلة طويلة، مفصلة قصيرة، مفصلة خطافية، ومتصلة بلوحة مقعد متحركة، ولوحة خلفية، وأسطوانة هيدروليكية مغلقة
(3) آلية القذف: أسطوانة هيدروليكية للقذف، وغطاء، مثبتة في لوحة المقعد المتحركة
(4) آلية ضبط القالب: محرك ضبط القالب، مجموعة التروس، مثبتة على اللوحة الخلفية
(5) نظام التشحيم: مضخة تشحيم ذات كوع منحني، ومصرف زيت، وأنبوب زيت، ومحول.
2. خصائص العمل
(1) آلية ثني الكوع:
- إن تأثير زيادة القوة من خلال نظام قضيب التوصيل ذي الكوع المنحني، يمكن أن يضاعف قوة دفع الأسطوانة الهيدروليكية للتثبيت من 16 إلى 26 مرة، مما يقلل من استهلاك الوقود، ويقلل من قطر الأسطوانة الهيدروليكية للتثبيت، ويقلل من طاقة المضخة، لتحقيق نفس القدرة.
- يمكن تحقيق حركة إغلاق القالب بسرعة متغيرة: في عملية القالب، تتحرك لوحة قاعدة القالب المتحركة بسرعة من الصفر إلى الحد الأقصى، ثم تتباطأ تدريجياً، مع انحناء الكوع بشكل مستقيم حتى النهاية، وتصبح سرعة إغلاق القالب صفرًا، ثم حالة القفل الذاتي.
- عند انتهاء عملية تثبيت القالب، يمكن إزالة قوة الدفع: فعندما يكون القالب محكمًا ويمتد قضيب الكوع في خط مستقيم، يحدث القفل الذاتي. عند هذه النقطة، يمكن إزالة قوة دفع أسطوانة التثبيت الهيدروليكية. ويبقى نظام التثبيت في حالة الإغلاق.
(2) آلية القذف:
بعد فتح القالب بواسطة الآلة، يتم دفع قضيب الدفع والغطاء للخارج من خلال الحركة النسبية لقضيب مكبس الأسطوانة الهيدروليكية. ويمكن ضبط قوة الدفع وسرعته وزمنه بواسطة النظام الهيدروليكي، كما يمكن استخدام أسطوانة هيدروليكية مزدوجة لجعل قوة دفع قضيب الدفع منتظمة وسلسة، وتوزيع ثقوب الإخراج بشكل أكثر دقة.
(3) آلية ضبط القالب:
من خلال ضبط محرك القالب لتشغيل مجموعة التروس، تتحرك اللوحة الخلفية والقالب المتحرك لإطار عمود قفل القالب على طول قضيب السحب في الاتجاه المحوري، وذلك لتوسيع أو تقليل المسافة بين اللوحة النهائية الديناميكية، انظر المواصفات للمعلمات.
(4) نظام التشحيم:
لتقليل تآكل الحركة، يجب الحفاظ على مستوى مناسب من زيت التشحيم على سطح الحركة. ولتحقيق تشحيم دقيق من حيث التوقيت والكمية، يُنصح باستخدام مضخة تشحيم ونظام تشحيم آلي.
(5) آلية الحقن
- الدور: إدخال المعدن الهيدروليكي إلى تجويف القالب لملئه.
- المكونات: مجموعة أسطوانة الحقن الهيدروليكية، أسطوانة التغذية، مجموعة المطرقة، مجموعة مُجمِّع الحقن السريع، مجموعة المُجمِّع المضغوط.
(6) نظام النقل الهيدروليكي
الوظيفة: من خلال المكونات الهيدروليكية (مكونات الطاقة، والمكونات التنفيذية، ومكونات التحكم، والمكونات المساعدة، ووسائط التشغيل) ونقل الطاقة الحلقي، وذلك لتحقيق مجموعة متنوعة من الإجراءات.
تعبير:
① مكونات النظام الهيدروليكي
- عنصر الطاقة - مضخة هيدروليكية
- عنصر التنفيذ - أسطوانة هيدروليكية/محرك هيدروليكي، على التوالي لتحقيق الحركة الخطية والدورانية
- مكونات التحكم - صمامات التحكم (الاتجاه، الضغط، صمام التدفق، إلخ)، تتحكم وتضبط اتجاه التدفق والضغط وتدفق الزيت في النظام الهيدروليكي، لتلبية متطلبات حركة المكونات التنفيذية.
- المكونات المساعدة - خزان الزيت، والمرشح، والمراكم، والمبادل الحراري، ومقياس الضغط، ووصلة الأنابيب، وجهاز منع التسرب، إلخ.
- وسيط التشغيل - الزيت الهيدروليكي
② مكونات النظام الهيدروليكي لآلة صب القوالب:
خزان الزيت، مضخة هيدروليكية، أسطوانة هيدروليكية للفتح، أسطوانة هيدروليكية للطرد، أسطوانة هيدروليكية للحقن، محرك هيدروليكي للضبط، مكونات التحكم الهيدروليكي، مركم هيدروليكي، مرشح، إلخ.
المُراكم الهيدروليكي
- تُستخدم هذه الوظيفة لتخزين كمية معينة من السائل، وعند الحاجة، لتزويد آلية الحقن بالزيت الهيدروليكي. يتم إضافة ضغط وسرعة ثابتين.
- نطاق التطبيق: مناسب للأنظمة ذات الحجم الكبير والتدفق الكبير، ودرجة الحرارة بين -53 درجة مئوية و121 درجة مئوية.
- التصنيفات الشائعة: نوع المكبس، نوع الوسادة الهوائية
(4) مرشح
- تصفية الشوائب، وتقليل التلوث إلى المستوى المسموح به، لضمان التشغيل الطبيعي للنظام.
- الفئات الشائعة: النوع الشبكي، النوع ذو الفجوة الخطية، النوع ذو اللب الورقي، النوع المتلبد (النوع الشبكي لآلة صب القوالب)
(5) خزان الوقود
- الوظيفة، المستخدمة لتخزين الزيت، وضمان امتلاء النظام الهيدروليكي ووسط التشغيل، وفي نفس الوقت تبديد الحرارة، بحيث يخرج الهواء من الزيت وتترسب الأوساخ.
- هيكل خزان زيت آلة الصب: متكامل: يتكون من خزان زيت رئيسي، وخزان زيت طرفي للتغذية، وخزان زيت إرجاع، متصلة جميعها معًا عبر أنابيب.
(6) فلتر الهواء
- تتمثل وظيفة ترشيح الزيت الهيدروليكي في منع دخول الشوائب إلى الخزان، وفي الوقت نفسه، مع التهوية، في موازنة تقلبات مستوى السائل.
- آلة صب القوالب تستخدم عادةً فلتر زيت الهواء
(7) الحماية الأمنية
- وظيفة لضمان الإنتاج الآمن ومنع الحوادث
- المكونات: حماية منطقة الحقن، حماية منطقة التثبيت، نظام التحكم في السلامة، حماية السلامة للتوقف الطارئ
- مكونات حماية منطقة الحقن، وباب أمان أمامي وخلفي، وغطاء لوحة مقعد القالب المتحرك، وحاجز المواد المتطايرة. لمنع تناثر السائل المعدني أثناء الحقن.
- تتضمن هذه المكونات الواقية منطقة إغلاق القالب، وباب أمان أمامي وخلفي، وغطاء لوحة مقعد القالب المتحرك، وغطاء لوحة الذيل، وغطاء خلفي للكوع، وغطاء أمامي للكوع. تمنع هذه المكونات الإصابات العرضية عند ثني الكوع أو حلقة القالب.
- يتكون نظام التحكم في السلامة من نظامي التحكم في أبواب السلامة الأمامية والخلفية، ويتم التحكم فيهما على التوالي بواسطة النظام ووحدة التحكم المنطقية القابلة للبرمجة (PLC).
- حماية أمان التوقف الطارئ: اضبط مفتاح التوقف الطارئ، واضبط الشاشة والإنذار
(8) التحكم الكهربائي
- المكونات: محرك، نظام تحكم PLC، مكونات كهربائية متنوعة، دائرة كهربائية
- الوظيفة: توفير الطاقة للآلة، وضمان تشغيل الآلة وفقًا للضغط والسرعة ودرجة الحرارة والوقت المحدد مسبقًا.
يمكن تحليل مبدأ العمل ومبدأ العمل الهيدروليكي وفقًا للمخطط الكهربائي للآلة.
